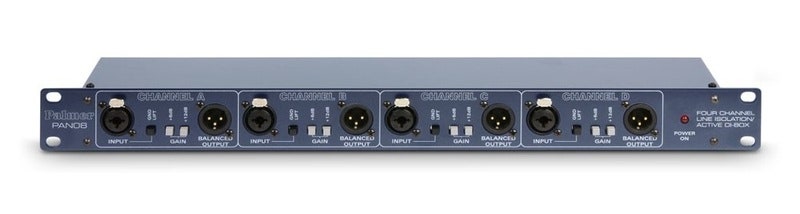

Palmer PAN 08

Palmer PAN 08

PAN08 on monikäyttöinen laite, jossa jokainen neljästä kanavasta voi toimia itsenäisesti aktiivisena DI-boksina, linjaerotuslaatikkona tai signaalivahvistimena. Yhdistelmäliitin hyväksyy sekä balansoimattomat että balansoituja signaaleja. Ulostuloissa on kaksoismuuntajabalansoidut XLR-liitännät sekä etu- että takapaneelissa.

Signaalitasoa voidaan vaimentaa 20 dB mikrofonituloja varten, mutta se voidaan myös vahvistaa kolmessa portaassa jopa 18 dB linjatuloille tarpeen mukaan. Laitteen ulostuloteho on +12 dBu 600 ohmin kuormalla, harmoninen kokonaissärö (THD) 0,05 % 40 Hz:llä, ja kohinataso alle -110 dBu, mikä täyttää ammattikäytön korkeat vaatimukset.

Erityinen ominaisuus on paristokäyttömahdollisuus, sillä käyttöjännite voi vaihdella 9–18 V, jolloin PAN08 voidaan käyttää myös ulkona ilman verkkovirtaa.

Tekniset tiedot

Yleistä

• Tuotetyyppi: DI-boksi
• Tyyppi: Aktiivinen
• Kanavat: 4

Liitännät

• Sisääntulot: 4
• Sisääntuloliittimet: 6,3 mm jakki, XLR
• Maksimi sisääntulon taso: +12 dBu
• Sisääntuloimpedanssi: Balansoitu 20 kΩ
• Ulostulojen määrä: 8
• THRU-ulostulot per kanava: 0
• Ulostuloliittimet: XLR
• Maksimi ulostulon taso: +12 dBu
• Ulostuloimpedanssi: 600 Ω

Suorituskyky

• Taajuusvaste: 20 Hz – 20 kHz
• Muuntajabalansoitu: Kyllä
• Muuntosuhde: Säädettävä

Ohjaimet ja merkkivalot

• Merkkivalot: Virta
• Säätimet: 2 x gain, vaimennus, ground lift

Virransyöttö

• Virtalähde: 9 V DC

Rakenne ja mitat

• Kotelo: Teräslevyä
• Pintakäsittely: Pulverimaalattu
• Leveys: 480 mm (19")
• Syvyys: 90 mm
• Korkeus: 45 mm (1U)
• Paino: 1,59 kg
