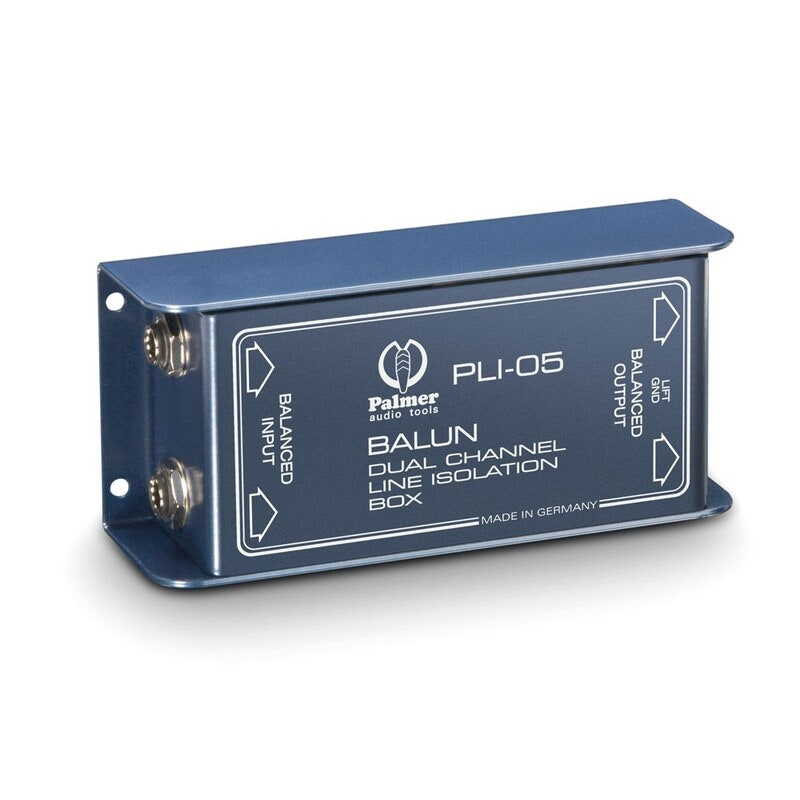

Palmer PLI 05

Palmer PLI 05

BALUN/PLI05 ratkaisee balansoimattoman ja balansoituun signaalin muunnon tarpeen. BALUN tarkoittaa balanced-unbalanced, mikä tarkoittaa, että PLI05 käyttää TRS (stereo) jakkiliittimiä, jolloin sekä tulo että lähtö voivat toimia joko balansoituina tai balansoimattomina.

PLI05 on PLI02-mallin pienempi versio, ja molemmat laitteet mahdollistavat balansoimattoman ja balansoituun signaalin muuntamisen. Molemmissa on linjaerotusmuuntajat galvaanista eristystä varten, ja ne kytketään verkkovirralla toimivien äänilaitteiden väliin maalenkkihurinan estämiseksi.

PLI02 on suunniteltu käytettäväksi XLR-liittimillä ja matalaimpedanssisilla signaaleilla (600 ohmia). PLI05 sen sijaan käyttää jakkiliittimiä, mikä tekee siitä paremman vaihtoehdon korkeampia impedansseja varten. Se toimii laajalla alueella 600 ohmista yli 10 kilo-ohmiin. Signaalitason häviön minimoimiseksi tulon impedanssin ei kuitenkaan tulisi olla alhaisempi kuin lähdön impedanssi.

Tekniset tiedot

Yleistä

• Tuotetyyppi: Linjaerotin
• Kanavat: 2

Liitännät

• Sisääntulot: 2
• Sisääntuloliittimet: 6,3 mm jakki
• Sisääntulon tyyppi: Balansoitu/balansoimaton (riippuen TS/TRS-liitännästä)
• Sisääntuloimpedanssi: 10 kΩ
• Maksimi sisääntulon taso: +6 dBu
• Ulostulot: 2
• Ulostuloliittimet: 6,3 mm jakki
• Ulostulon tyyppi: Balansoitu/balansoimaton (riippuen TS/TRS-liitännästä)
• Ulostuloimpedanssi: 600 Ω
• Maksimi ulostulon taso: +6 dBu

Suorituskyky

• Muuntajabalansoitu: Kyllä
• Muuntosuhde: 1:1
• Taajuusvaste: 20 Hz – 20 kHz

Rakenne ja mitat

• Kotelo: Painevalettu alumiini
• Pintakäsittely: Pulverimaalattu
• Leveys: 120 mm
• Syvyys: 60 mm
• Korkeus: 35 mm
• Paino: 0,28 kg
